Figures et liens
utiles pour la compréhension de la matière
Les ondes électromagnétiques
À
chaque instant et à chaque endroit sur le passage d'une onde
électromagnétique, les champs électrique et magnétique sont
perpendiculaires l'un à l'autre et perpendiculaires à la direction
de propagation.

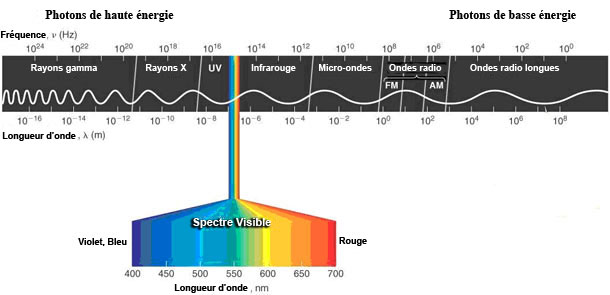

Le
spectre électromagnétique
Les
différents domaines d'ondes électromagnétiques, incluant la petite
portion visible.
La
polarisation
De la
lumière non polarisée frappant un polariseur (dont l'axe de
polarisation est vertical sur la figure ci-contre) émerge polarisée
(verticalement ici).
Toute
lumière polarisée frappant un polariseur dont l'axe de polarisation
fait un angle θ avec le plan de polarisation de la lumière
devient polarisée dans la même orientation que l'axe de polarisation
du polariseur, et son irradiance est réduite.
Le
fonctionnement de la
réfraction
Un
rayon réfracté est en réalité une modification dans l'orientation
des fronts d'onde, due à la vitesse de propagation différente d'un
milieu à l'autre. Lorsqu'un faisceau n'est pas perpendiculaire à la
surface rencontrée, un front d'onde n'entre pas dans le nouveau
milieu simultanément sur toute sa largeur, et sa vitesse change de
façon graduelle, ce qui lui donne une nouvelle orientation. Cette
nouvelle orientation des fronts d'onde définit la nouvelle direction
de propagation, celle-ci étant par définition perpendiculaire aux nouveaux fronts d'onde.
La
réfraction et la réflexion totale interne
La rencontre d'un rayon
lumineux avec un milieu d'indice différent produit non seulement une
réfraction mais aussi une réflexion. L'énergie est divisée dans les
deux rayons émergents (réfléchi et réfracté).
En choisissant un indice
de réfraction plus élevé pour le second milieu, on peut également
observer la réflexion totale interne, alors que le rayon réfléchi
possède 100% de l'énergie du rayon incident (le rayon réfracté
n'existe pas).
Application en ligne sur la double réfraction dans un prisme et le
tracé de rayon
Une application
interactive vous
permet
d'observer les deux réfractions subies par un rayon
lumineux dans un prisme. Le tracé génère une multitude d'angles à identifier et calculer.
